Чем заделать проход кабеля через стену и перекрытие: требования пожарной безопасности

При прокладке кабеля через стену или перекрытие вокруг него неизбежно остается технологический зазор. Если конструкция имеет нормируемый предел огнестойкости, просто заполнить свободное пространство первым подходящим материалом нельзя.

В месте пересечения стены или перекрытия должна быть предусмотрена кабельная проходка. Ее задача — не допустить преждевременного распространения пожара через образовавшийся проем и сохранить требуемую огнестойкость узла.

Коротко:

• кабельные проходки выполняются в местах пересечения конструкций с нормируемым пределом огнестойкости;
• огнестойкость проходки должна быть не ниже требуемой огнестойкости пересекаемой конструкции;
• обычный строительный материал нельзя автоматически считать подходящей противопожарной заделкой;
• способ заделки выбирают как систему с учетом конструкции, кабелей и применяемых материалов;
• характеристики решения должны быть подтверждены для соответствующего применения.

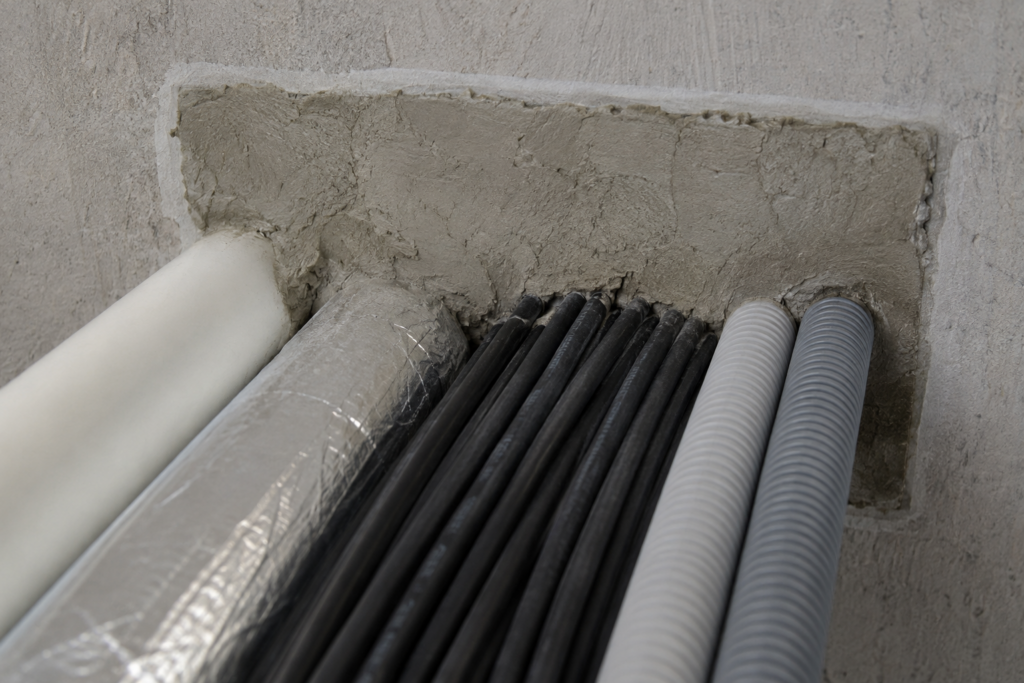

Почему отверстие вокруг кабеля нельзя оставлять открытым

Почему кабельный проход необходимо заделывать? Открытые зазоры в стенах и перекрытиях нарушают целостность ограждающей конструкции и создают путь для распространения опасных факторов пожара.

Сам факт наличия огнестойкой стены или перекрытия еще не означает, что весь узел сохраняет такую же огнестойкость после прокладки коммуникаций. Поэтому законодательство устанавливает отдельные требования к местам пересечения строительных конструкций кабелями.

Для конструкций с нормируемым пределом огнестойкости кабельная проходка должна иметь предел огнестойкости не ниже установленного для пересекаемой конструкции.

При этом кабельная проходка — это не только материал, которым заполнено отверстие. Она представляет собой комплексное решение, которое может включать кабели, лотки, короба или трубы, заделочные материалы и другие конструктивные элементы.

Поэтому вопрос «чем замазать отверстие вокруг кабеля» в противопожарной преграде сформулирован не совсем правильно. Сначала определяется требуемая огнестойкость и конструкция проходки, а затем подбираются материалы, предусмотренные для устройства такого узла.

Чем заделывают кабельные проходки

Чем заделать проход кабеля через стену или перекрытие? Для противопожарной заделки применяют специальные герметики и мастики, минераловатные материалы, огнезащитные плиты, а также готовые системы кабельных проходок. Конкретное решение выбирают с учетом конструкции преграды, размеров проема, количества кабелей и требуемого предела огнестойкости.

Важно учитывать не только свойства отдельного материала. Кабельная проходка рассматривается как единый узел, поэтому произвольная замена одного компонента другим может изменить его фактические характеристики.

Противопожарные герметики и мастики

Огнестойкие герметики и терморасширяющиеся мастики применяют для заполнения зазоров и устройства кабельных проходок в составе предусмотренных производителем решений.

Терморасширяющийся состав при воздействии высокой температуры увеличивается в объеме и способствует перекрытию образующихся пустот. Такие материалы удобны для герметизации пространства вокруг кабелей и других элементов проходки.

При выборе учитывают область применения состава, допустимые размеры и конфигурацию проходки, совместимость с другими материалами и подтвержденный предел огнестойкости готового узла.

Минеральная вата и огнезащитные плиты

Минераловатные материалы могут использоваться для заполнения проема в составе противопожарной проходки. При больших отверстиях применяются также специальные огнезащитные плиты.

Однако сама по себе минеральная вата не превращает отверстие в сертифицированную кабельную проходку. Материалы должны применяться в составе решения с подтвержденными характеристиками и в соответствии с предусмотренной технологией монтажа.

Готовые и модульные кабельные проходки

Для групп кабелей и сложных инженерных узлов применяются готовые системы. Они могут включать модули, уплотнительные элементы, плиты, мастики и другие компоненты.

Преимущество такого решения — заранее определенная конструкция проходки и подтвержденные характеристики при соблюдении условий монтажа. Кроме того, некоторые системы позволяют впоследствии прокладывать дополнительные кабели без полного демонтажа противопожарной заделки.

Поэтому выбирать способ заделки следует не по принципу «какой материал не горит», а исходя из требований к конкретному узлу и области применения выбранной системы.

Как выбрать способ заделки кабельной проходки

Как выбрать материал для заделки кабельной проходки? Решение подбирают не только по размеру отверстия. Необходимо учитывать тип и огнестойкость пересекаемой конструкции, количество и расположение кабелей, размеры проема и условия эксплуатации.

Для предварительного выбора можно ориентироваться на следующую таблицу:

Таблица дает только общее представление о вариантах. Окончательно выбирать конструкцию проходки необходимо по технической документации конкретной системы и требованиям проекта.

Особенно важно проверить подтвержденный предел огнестойкости. Он должен соответствовать требованиям, установленным для пересекаемой стены или перекрытия.

Если для объекта требуется готовое противопожарное решение, подходящие варианты можно посмотреть в разделе «Кабельные проходки». Здесь уместно поставить внутреннюю ссылку на соответствующую категорию сайта.

Требования к заделке кабельных проходок

Какой должна быть огнестойкость кабельной проходки? Согласно требованиям Федерального закона № 123-ФЗ, при прохождении кабелей через строительные конструкции с нормируемым пределом огнестойкости должны предусматриваться кабельные проходки с пределом огнестойкости не ниже установленного для пересекаемой конструкции.

Требования к испытаниям кабельных проходок на огнестойкость устанавливает ГОСТ Р 53310-2009. При этом проходка рассматривается как конструктивный узел, а не только как слой герметика или другого заделочного материала.

На практике при выборе решения необходимо учитывать:

• требуемый предел огнестойкости стены или перекрытия;
• тип и размеры строительной конструкции;
• размеры проема и кабельного пучка;
• состав и расположение элементов проходки;
• область применения выбранной системы;
• требования технической документации производителя.

Нельзя ориентироваться только на обозначение огнестойкости отдельного материала. Требуемые характеристики должны обеспечиваться всей конструкцией кабельной проходки в предусмотренной конфигурации.

Это особенно важно при замене материалов или изменении узла непосредственно на объекте. Произвольное отступление от испытанного или предусмотренного технической документацией решения может привести к тому, что заявленные характеристики проходки уже нельзя будет подтвердить.

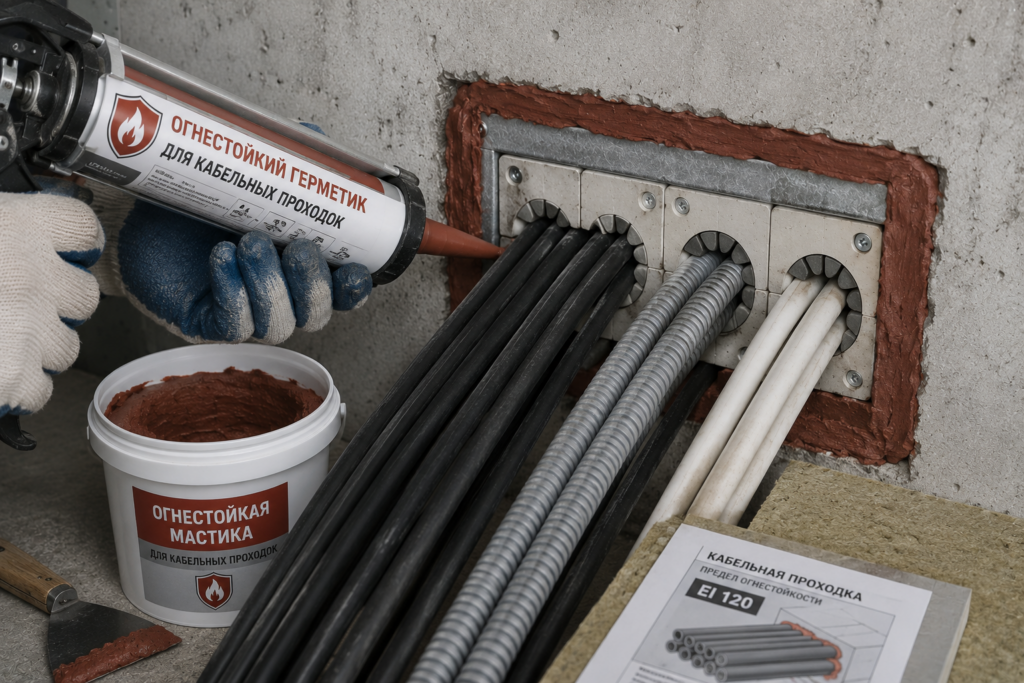

Как правильно выполнить заделку кабельной проходки

Как правильно заделать проход кабеля через стену или перекрытие? Работы выполняют в соответствии с проектным решением и технической документацией применяемой системы. Универсальной схемы монтажа для всех проходок нет: состав материалов и параметры узла зависят от конкретной конструкции.

В общем случае работы выполняются в следующей последовательности:

1. Определяют тип и требуемый предел огнестойкости пересекаемой стены или перекрытия.
2. Уточняют размеры проема, количество и расположение проходящих через него кабелей.
3. Выбирают решение, рассчитанное на соответствующие условия применения.
4. Подготавливают проем и устанавливают элементы проходки в соответствии с документацией производителя.
5. Заполняют предусмотренные конструкцией зазоры, не оставляя незаделанных участков.
6. После монтажа проверяют соответствие выполненного узла проектному решению.

Особое внимание требуется при реконструкции и прокладке дополнительных кабелей через существующую проходку. Добавление коммуникаций не должно нарушать ее конструкцию и подтвержденные характеристики.

Если в составе выбранного решения предусмотрен терморасширяющийся состав, для подбора материала можно перейти в раздел «Герметики для кабельных проходок». Здесь логично разместить внутреннюю ссылку на соответствующую страницу каталога.

Типичные ошибки при заделке кабельных проходок

Ошибки при устройстве проходки могут снизить огнестойкость всего узла, даже если для монтажа использовались специальные огнезащитные материалы.

Наиболее распространенные нарушения:

• Использование обычных строительных материалов. Монтажная пена, раствор или герметик общего назначения сами по себе не подтверждают требуемую огнестойкость кабельной проходки.
• Выбор материала только по маркировке огнестойкости. Необходимо учитывать характеристики всей конструкции проходки и область применения конкретного решения.
• Неполное заполнение проема. Пустоты и незаделанные участки нарушают предусмотренную конструкцию узла.
• Самовольная замена компонентов. Нельзя считать два материала взаимозаменяемыми только потому, что оба относятся к огнезащитным.
• Нарушение технологии монтажа. Толщина слоев, глубина заполнения, подготовка основания и другие параметры должны соответствовать документации применяемой системы.
• Прокладка новых кабелей без восстановления проходки. После изменения состава коммуникаций противопожарная заделка должна соответствовать предусмотренной конструкции.

Главный принцип прост: противопожарная проходка должна рассматриваться как единая система. Использование отдельных огнестойких материалов без учета конструкции узла не гарантирует сохранения требуемого предела огнестойкости.
