Противопожарная муфта 110 мм: где устанавливается, требования и правильный монтаж

Коротко:

• Муфта 110 мм обязательна при проходе через перекрытия
• Устанавливается снизу перекрытия
• Подбирается строго под диаметр
• Без нее огонь распространяется между этажами

Противопожарная муфта для трубы 110 мм — это обязательный элемент огнезащиты инженерных коммуникаций в зданиях. Она устанавливается на пластиковые трубы канализации и предотвращает распространение огня через перекрытия и стены. Без нее даже небольшой пожар может быстро перейти с одного этажа на другой.

Диаметр 110 мм — самый распространенный для канализационных стояков. Именно поэтому такие узлы чаще всего становятся уязвимым местом при пожаре.

Зачем нужна противопожарная муфта на трубу 110 мм

Пластиковые трубы при высокой температуре быстро плавятся. Уже через несколько минут после начала пожара в перекрытии образуется отверстие. Через него огонь, дым и горячие газы распространяются в соседние помещения.

Муфта решает эту проблему за счет терморасширяющегося материала. При нагреве он увеличивается в объеме и полностью перекрывает проход трубы. В результате огонь не может пройти дальше.

Без этого элемента перекрытие фактически теряет свою огнестойкость.

Обязательна ли установка противопожарной муфты 110 мм

Обязательна ли противопожарная муфта 110 мм?
Да, если труба проходит через перекрытия и противопожарные конструкции.

В большинстве случаев — да. Требования закреплены в нормативных документах, включая ФЗ-123 и профильные СП.

Муфты обязательны:

• при проходе пластиковых труб через перекрытия
• при пересечении противопожарных преград
• в многоквартирных домах и общественных зданиях

Частая ошибка — игнорирование этого требования в квартирах. На практике именно такие нарушения чаще всего выявляются при проверках.

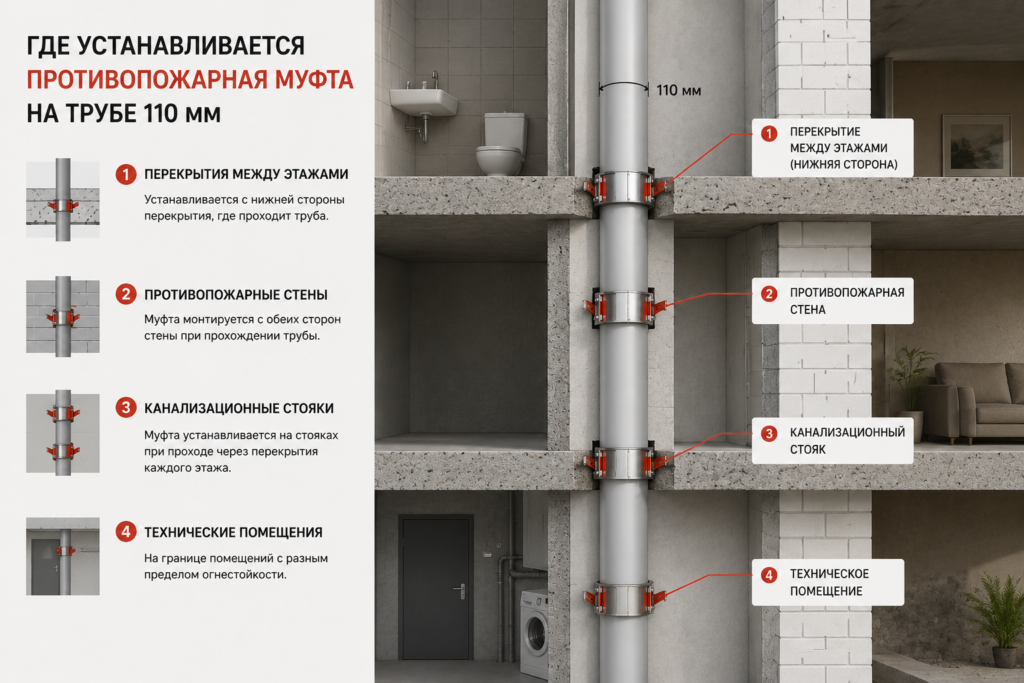

Где устанавливается противопожарная муфта на трубе 110 мм

Где устанавливается противопожарная муфта 110 мм?
Муфта устанавливается в местах прохода трубы через перекрытия, стены и стояки.

Основные места установки:

• перекрытия между этажами
• стены с нормируемой огнестойкостью
• канализационные стояки

Как правило, муфта ставится с нижней стороны перекрытия. В отдельных случаях допускается установка с двух сторон — это зависит от проектного решения.

Ключевой принцип — перекрыть возможный канал распространения огня.

Как выбрать противопожарную муфту для трубы 110 мм

Как выбрать противопожарную муфту 110 мм?
Муфта подбирается по диаметру трубы, типу материала и требуемой огнестойкости.

Выбор муфты нельзя делать формально. Ошибка в характеристиках приведет к тому, что узел не выполнит свою функцию при пожаре.

Первое, на что обращают внимание — соответствие диаметру. Муфта должна быть рассчитана именно на трубу 110 мм. Использование универсальных или «примерно подходящих» решений — частая ошибка.

Второй фактор — материал трубы. Чаще всего это ПВХ или полипропилен. Муфта должна быть рассчитана на конкретный тип пластика, так как у них разная температура плавления и поведение при нагреве.

Третий параметр — предел огнестойкости. Он должен соответствовать требованиям к перекрытию. Например, если конструкция рассчитана на EI 60, муфта не может быть ниже этого значения.

Также важно наличие сертификатов. Без них изделие не будет принято при проверке. Это особенно критично для объектов, проходящих экспертизу.

Для трубы 110 мм требуется муфта с определенными характеристиками.
Подобрать подходящий вариант можно в каталоге противопожарных муфт.

Подбор противопожарной муфты для трубы 110 мм






Параметр

Требование / Рекомендация







Диаметр трубы

110 мм (строгое соответствие)




Тип трубы

ПВХ, полипропилен (уточнять у производителя)




Предел огнестойкости

EI 60, EI 90 или EI 120 (в зависимости от конструкции)




Место установки

Перекрытия, противопожарные стены, стояки




Тип крепления

Анкерное крепление к перекрытию или стене




Наличие сертификата

Обязательно (подтверждение огнестойкости)




Тип конструкции

С терморасширяющимся вкладышем




Условия эксплуатации

Соответствие проекту и нормам пожарной безопасности



Параметры могут отличаться в зависимости от проекта и требований огнестойкости*

Для трубы 110 мм важно использовать противопожарные муфты, которые соответствуют требованиям по огнестойкости и диаметру. Неправильный выбор или несоответствие характеристик снижает эффективность защиты.

Подобрать подходящую противопожарную муфту 110 мм можно в каталоге — с учетом требований проекта и условий эксплуатации.

Требования к противопожарным муфтам 110 мм

Основные требования формируются нормативами и сводятся к нескольким ключевым пунктам.

Муфта должна обеспечивать сохранение огнестойкости узла. То есть после разрушения трубы отверстие должно быть полностью перекрыто. Для этого используется терморасширяющийся материал, который активируется при высокой температуре.

Конструкция должна выдерживать механические нагрузки и сохранять положение при пожаре. Поэтому обязательны надежные крепления к перекрытию или стене.

Отдельное требование — соответствие испытаниям. Муфта должна иметь подтвержденный предел огнестойкости, полученный в аккредитованных лабораториях.

На практике основная проблема — использование дешевых изделий без подтвержденных характеристик. Такие решения визуально выглядят одинаково, но не работают при пожаре.

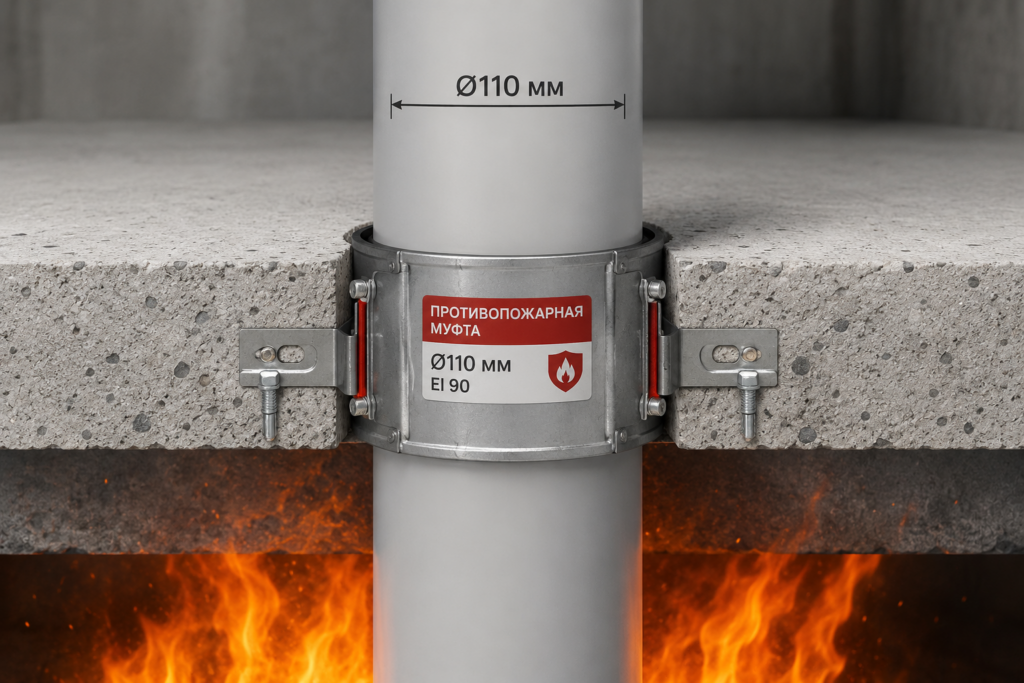

Как правильно установить противопожарную муфту

Даже качественная муфта не даст результата при неправильной установке.

Чаще всего ее монтируют с нижней стороны перекрытия. Это связано с тем, что огонь поднимается снизу вверх. В таком положении муфта быстрее срабатывает и перекрывает проход.

Крепление выполняется через металлический корпус к основанию. Используются анкерные элементы или дюбели. Муфта должна быть зафиксирована жестко, без люфта.

Важно соблюдать плотность прилегания. Между муфтой и конструкцией не должно быть зазоров. При необходимости дополнительно используют огнезащитные материалы.

Любое отклонение от этих правил снижает эффективность защиты.

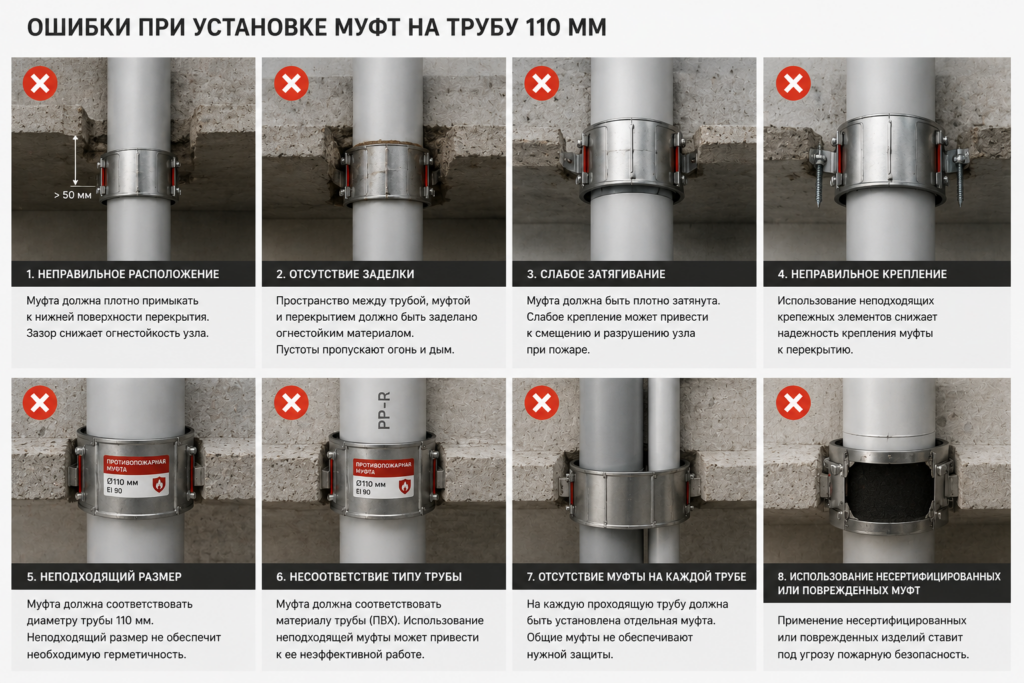

Ошибки при установке муфт на трубу 110 мм

Ошибки при монтаже — основная причина, по которой узел не выполняет свою функцию. Даже при наличии муфты защита может не сработать.

Самая частая проблема — неправильное расположение. Муфту устанавливают не с той стороны перекрытия или вообще в произвольном месте. В результате при пожаре она не перекрывает канал распространения огня.

Вторая ошибка — отсутствие крепления. Муфта просто надевается на трубу без фиксации к конструкции. При нагреве она может сместиться, и отверстие останется открытым.

Еще одна типовая ситуация — неправильный диаметр. Используют муфту меньшего или большего размера. В обоих случаях плотного перекрытия не происходит.

Также часто игнорируют зазоры. Если между трубой, муфтой и перекрытием остаются пустоты, огонь проходит через них, даже если сама муфта сработала.

Отдельная проблема — использование несертифицированных изделий. Внешне они выглядят одинаково, но не обеспечивают нужного расширения при температуре.

Что будет, если не установить муфту

Что будет без противопожарной муфты 110 мм?
Огонь быстро распространится через перекрытие на другие этажи.

Отсутствие муфты превращает перекрытие в слабое место. При пожаре пластиковая труба выгорает за несколько минут. После этого образуется сквозное отверстие.

Через него огонь и дым распространяются на следующий этаж. Пожар теряет локальный характер и быстро охватывает здание.

Это приводит к двум последствиям. Первое — резкое увеличение ущерба. Второе — угроза жизни людей из-за быстрого распространения дыма.

Кроме того, при проверках такие нарушения фиксируются. Объект не проходит приемку или получает предписание на устранение. В ряде случаев возможны штрафы.

Какое решение выбрать для трубы 110 мм

Для трубы 110 мм требуется муфта, рассчитанная именно на этот диаметр и соответствующая требованиям по огнестойкости. Универсальные решения или попытки сэкономить приводят к проблемам уже на этапе эксплуатации.

Оптимальный вариант — использовать сертифицированные муфты с подтвержденными характеристиками и подбирать их под конкретные условия объекта: тип трубы, конструкцию перекрытия и требуемый предел огнестойкости.

Если есть сомнения в выборе, разумно ориентироваться не только на диаметр, но и на готовые решения для типовых узлов. Это снижает риск ошибки и упрощает согласование.

Подходящие варианты муфт для трубы 110 мм можно посмотреть на сайте — с учетом требований и условий применения.

Нужно ли устанавливать противопожарную муфту 110 мм?

Да. В большинстве случаев это обязательное требование. Без муфты объект может не пройти проверку, а при пожаре огонь быстро распространится между этажами.
