Противопожарные гильзы

ППМ, или противопожарная срабатывающая муфта, на сегодня является основным способом защиты полимерных труб от огня. Конструктивно она состоит из гильзы и обжимной манжеты. Отдельные элементы нередко именуют муфтами, и напротив, зачастую к ППМ применяют оба этих термина как равноценные. Мы же будем говорить конкретно о гильзах.

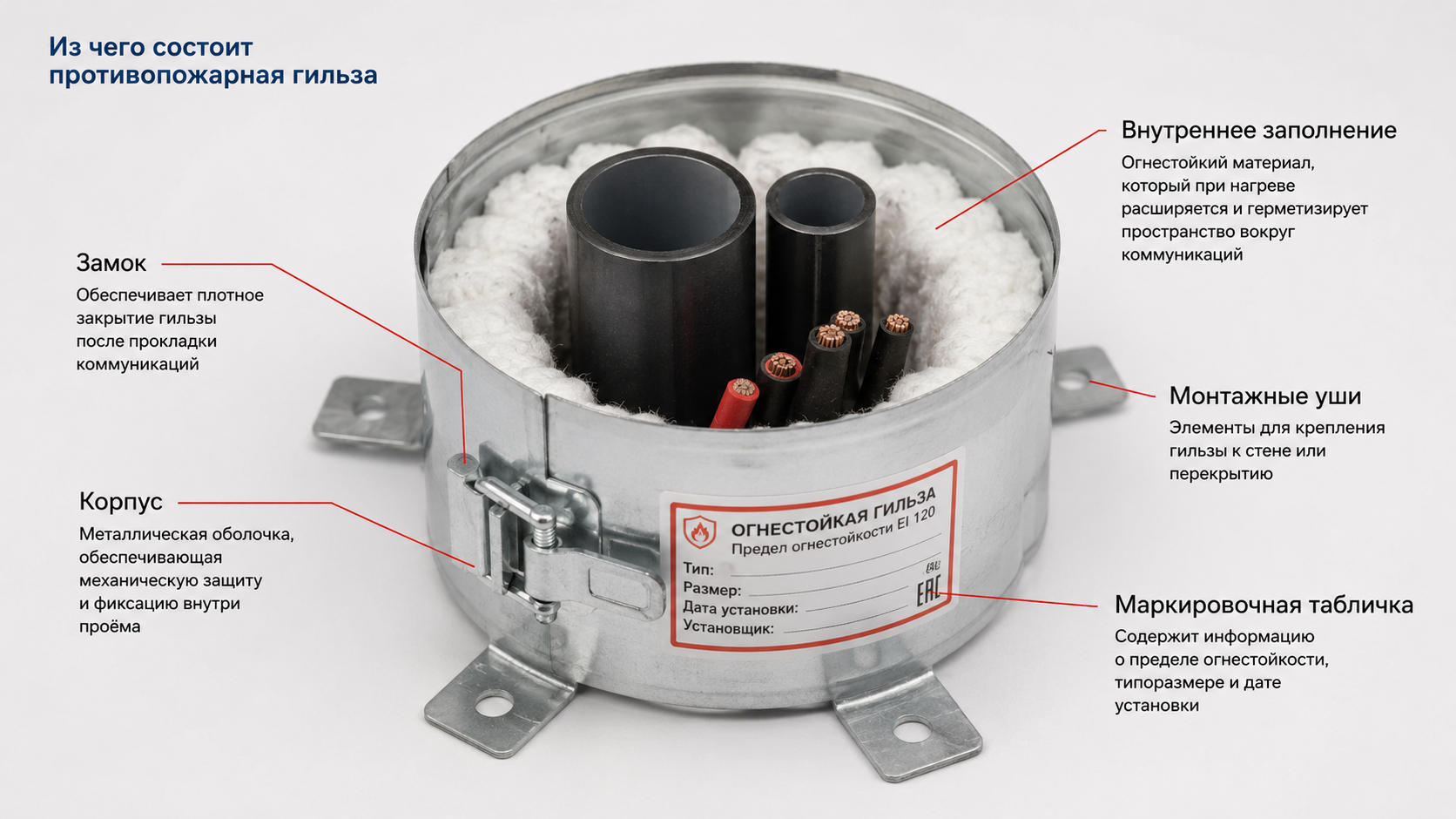

Из чего состоит гильза

Противопожарная гильза для кабеля или труб имеет цилиндрическую форму. Для изготовления используют оцинкованную либо простую сталь толщиной 50, 200 или 800 мкм, иногда негорючий полимер. Внутри изделия находится два вкладыша, один из которых вспучивается или расширяется под воздействием высокой температуры.

Защитный элемент надевают на трубу, расположенную в ограждающей конструкции. Зазоры между ним и стенками заделывают огнестойкой пеной или герметиком.

Основные способы крепления:

• к самой трубе (обжимной хомут, замок-защелка);
• к стенкам канала (при помощи цементного раствора).

Функции противопожарной гильзы

При монтаже гильз для ГВС и отопления учитывают нормы СНиП 41-01-2003. Нельзя забывать о небольшом зазоре для расширения или сужения труб, иначе велик риск разрыва коммуникаций и даже разрушения стен.

Основные задачи, которые ставятся перед противопожарными гильзами для канализации, горячего водоснабжения и иных коммуникаций:

• защита от насекомых, мышей, крыс, плесени;
• защита от влаги;
• звукоизоляционная функция;
• усиление герметизации и фиксации труб;
• преграждение доступа к проему огня и токсичных продуктов горения.

Также футляры дают возможность поменять трубу без создания лишних отверстий.

Требования

Требования к гильзам для канализационных и иных труб примерно одинаковы. Защитный элемент должен быть негорючим, сохранять свои свойства в течение определенного времени (обычно от 2-х до 2,5 часов), соответствовать пределу огнестойкости стенок канала (см. ФЗ № 123, таблица 23).
