Установка противопожарной муфты

Содержание

  1. Что такое противопожарная муфта
  2. В какие места монтируется противопожарная муфта
  3. Алгоритм монтажа противопожарных муфт
  4. Установка противопожарной муфты на канализацию
  5. Установка противопожарной муфты на трубы
  6. Нормативные требования к наличию противопожарных муфт
  7. Заключение

Переход в строительстве зданий с чугунных и стальных труб на пластиковые трубы, принёс строителям с одной стороны экономическую выгоду (пластиковые трубы дешевле), но одновременно с этим создал новую проблему в обеспечении пожарной безопасности возводимых сооружений. Дело в том, что при пожаре ПВХ-трубы быстро выгорают и открывают проход между перекрытиями для распространения огня и дыма.
Для решения этого вопроса были разработаны специальные противопожарные муфты, устанавливаемые на пластиковые трубопроводы. На металлические трубы такие добавочные конструкции устанавливать не нужно.

Что такое противопожарная муфта

Противопожарная муфта состоит из нескольких элементов:

  • Металлический корпус, изготовленный из стали, алюминия или другого нержавеющего материала. Может окрашиваться специальной краской для эстетических целей и в качестве дополнительной защиты от коррозии.
  • Застежка для плотной фиксации ППМ на трубе. Для нее применяется прочная легированная сталь, так как на замок воздействует максимальная нагрузка.
  • Загнутые внутрь зубцы, которые фиксируют ленту в муфте. Дополнительно в период пожара направляют расширение вкладыша и помогают быстрому перекрытию отверстия.
  • Лепестки для монтажа конструкции к стенам, перегородкам или потолку. Легко отгибаются, что способствует быстрому креплению конструкции.

В какие места монтируется противопожарная муфта

Противопожарные муфты в обязательном порядке устанавливаются в точках пересечения стен, перегородок и перекрытий с пластиковыми трубами. Их применяют в жилых многоэтажных домах, различных общественных помещениях, промышленных и складских зданиях.
Противопожарные отсечки необходимы:

  • при выходе на крышу,
  • между техническими этажами,
  • в проходах сквозь перекрытия.

Противопожарные муфты с собственной реакцией монтируются на вертикальную или горизонтальную трубу, с двух или одной стороны.

Алгоритм монтажа противопожарных муфт

Простота конструкции способствует быстрой установке противопожарной муфты. Монтаж на пластиковых трубах возможен в любое время, как в процессе разводки трубопроводной системы, во время ремонта или реконструкции, так и внутри уже давно построенных зданий, когда ППМ надевается на установленные трубы.
При первом способе крепления муфта закрепляется к поверхности перекрытия или перегородки.

  1. Крепежные лепестки следует отогнуть на 90°.
  2. Разогнуть каркас муфты и надеть его на трубу.
  3. Просверлить отверстия, вставить дюбеля.
  4. Надеть на трубу полимерный термостойкий вкладыш.
  5. Надеть на вкладыш корпус ППМ.
  6. Надежно затянуть конструкцию с помощью замка.
  7. Зафиксировать муфту на стене или перекрытии с помощью саморезов или болтов.

Второй способ крепления представляет собой частичное заглубление перегородки. Монтажные ушки при этом не отгибаются, противопожарная муфта углубляется в проем. На виду остается небольшая часть конструкции, которую обычно закрывают отделочными материалами.
По нормам проектирования муфты должны крепиться с двух сторон несущих конструкций, через которые проходит канализация. Однако бывают ситуации, когда сделать это невозможно, тогда возможны отклонения от идеального варианта.

Установка противопожарной муфты на канализацию

Противопожарная муфта для канализации состоит из двух полукруглых частей, которые оборачиваются вокруг трубы и замыкаются замком. Фиксаторы выпускаются различных типов, от простых до сложных узлов с регулировкой обхвата.
Смысл установки ППМ на канализационные трубопроводы состоит в том, чтобы поставить преграду на пути распространения огня и дыма в смежные помещения, чтобы не дать пожару разрастись по всему зданию. Ещё раз обратим ваше внимание, что ППМ используется только для труб из пластика и иных полимерных материалов. На металлические материалы монтаж противопожарных муфт не предусмотрен нормативными документами.
Что касается места установки, то противопожарные муфты можно устанавливать и на стояки канализации, и на лежаки, что делает возможным сборку канализации в любом направлении. Срок эксплуатации ППМ составляет до 50 лет, при этом никакого технического обслуживания не требуется. Перепады влажности или температуры не оказывают влияния на рабочие характеристики.

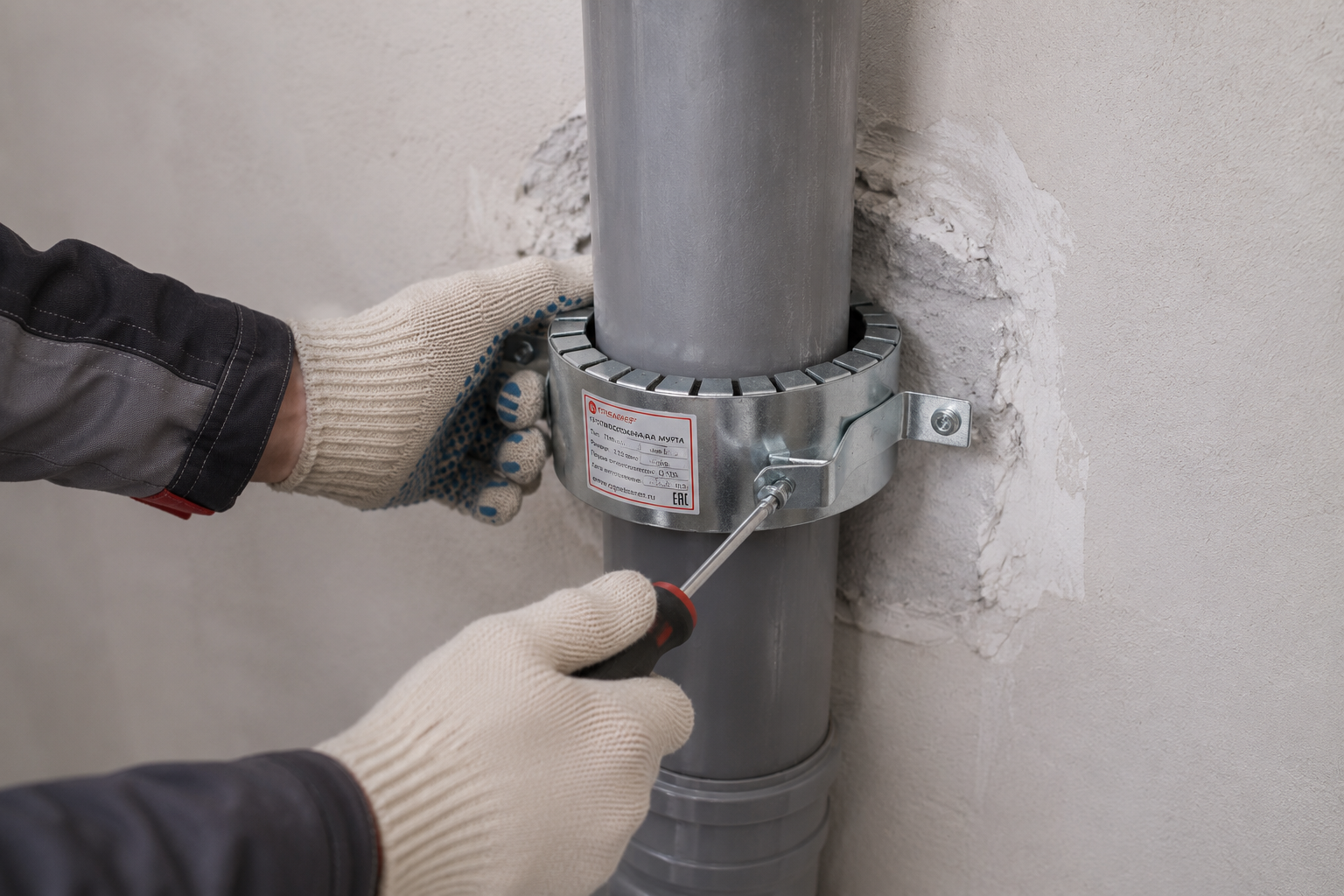

Установка противопожарной муфты на трубы

Противопожарная муфта требуется для установки на полимерные трубы в зданиях различного назначения:

  • многоквартирные жилые дома;
  • лечебные, оздоровительные и социальные здания;
  • промышленные предприятия;
  • аэропорты и вокзалы;
  • офисные, торговые и развлекательные помещения;
  • гостиницы и дома отдыха.

Нормативные требования к наличию противопожарных муфт

Основные требования к противопожарной безопасности изложены в Федеральном Законе No 13-ФЗ. Он устанавливает обязанность установки противопожарных муфт на все виды пластиковых труб. Сюда относятся трубопроводы горячей и холодной воды, канализация, а также отопительные разводки.
Правила проектирования и эксплуатации пластиковых труб определены в Своде правил СП 40-107-2003. В нем указано, что огнезащитные средства обязательны к применению в местах прохода труб через стены или перекрытия. Нормативный акт обязывает устанавливать противопожарные средства на ливневую канализацию и на все пластиковые канализационные трубы в местах перекрытий, входах в здание и выходах на кровлю.
Правила пожарной безопасности ППБ 01-03 предписывают фиксировать противопожарные муфты на канализационную систему.

Заключение

Противопожарные муфты являются простым и универсальным средством для повышения пожарной безопасности зданий и сооружений. Легкость монтажа и невысокая стоимость конструкции способствует широкому применению ППМ не только в массовом промышленном строительстве, но и при возведении частных и индивидуальных домов. Установка средств противопожарной защиты позволит предотвратить материальный ущерб и гибель людей от дыма и огня.
